On reprend l'architecture présentée dans [Xu06] qui est une extension de l'architecture SPSMALL-BLUEB-LSV avec deux points mémoires. Son graphe AFTG associé à l'implémentation SP1 ce dette architecture est donné sur la figure 1. Le graphe AFTG de l'imlémentation SP2 est identique à celui de SP1 en terme de fonctionnalité. En revanche, les délais de propagation de leurs composants peuvent être différents.
Nous allons présenté ci-dessous les résultats de tests obtenus en utilisant les modèles d'automates temporisés (représentant le modèle AFTG) décrits en format d'UPPAAL générés par l'outil VHDL2TA ; et de les comparer par rapport à ceux qui sont décrits dans [CEFX06].
Dans le tableau présenté ci-dessous, nous présentons l'ensemble des descriptions d'entrée sortie de l'outil VHDL2TA employées dans les tests effectués sur l'architecture
spsmall-blueb-lsv2. Les détails des tests sont donnés dans exp-spsmall-blueb-lsv2.
Tests | VHDL | Délais | Env | HyTech | IMITATOR-2 | UPPAAL | Propriétés TCTL |
---|---|---|---|---|---|---|---|
test 1 | spsmall-blueb-lsv2.vhd | SP1.temp | spsmall-blueb-lsv2.env | spsmall-blueb-lsv2.hy | spsmall-blueb-lsv2.imi | spsmall-blueb-lsv2.ta | spsmall-blueb-lsv2.q |
test 2 | " | SP2.temp | spsmall-blueb-lsv2.env | spsmall-blueb-lsv2.hy | spsmall-blueb-lsv2.imi | spsmall-blueb-lsv2.ta | spsmall-blueb-lsv2.q |
A titre d'exemple, les descriptions en UPPAAL, en HyTech et en IMITATOR-2 du premier test sont générées en utilisant, respectivement, les commandes présentées ci-dessous :
vhdl2ta lsv2.vhd -e env1.env -t delay.temp 2 -m ta -o lsv2.ta -taf upl
vhdl2ta lsv2.vhd -e env1.env -t delay.temp 2 -m ta -o lsv2.hy -taf hy
vhdl2ta lsv2.vhd -e env1.env -t delay.temp 2 -m ta -o lsv2.imi -taf imi2
Le tableau mentionné ci-dessous récapitule pour chaque test :
les résultats de model-checking des propriétés TCTL sur le modèle généré décrit en UPPAAL, en utilisant le model-checker d'UPPAAL.
l'analyse d'accessibilité en utilisant l'outil d'analyse HyTech sur le modèle décrit dans le langage de description de cet outil.
l'analyse d'accessibilité en utilisant l'outil de synthèse paramétrée IMITATOR-2 sur le modèle décrit dans le langage de description de cet outil, ainsi le format graphique du graphe d'atteignabilité (graphe de régions) produit par IMITATOR-2.
Tests | Model-checking TCTL | analyse avec HyTech | analyse avec IMITATOR-2 | graphe d'accessibilité |
---|---|---|---|---|
test 1 | MC-TCTL-1 | RA-HY-1 | RA-IMI2-1 | Graphe-Region-1 |
test 1 | MC-TCTL-2 | RA-HY-2 | RA-IMI2-2 | Graphe-Region-2 |
Les analyses avec UPPAAL, HyTech et IMITATOR-2 dans ces tests ont été effectués en utilisant, respectivement, les commandes présentées ci-dessous :
verifyta lsv2.ta query.q
hytech lsv2.hy
IMITATOR lsv2.imi -mode reachability
Dans le tableau présenté ci-dessous, on récapitule les descriptions en UPPAAL employées pour faire l'analyse paramétrée sur les temps de setup des signaux d'entrée de l'architecture abstraite. Nous avons attribué des modifications manuelles sur ces descriptions en remplaçant les valeurs des temps de setup associés aux signaux d'entrée par des constantes en UPPAAL.
Tests | UPPAAL file | Propriétés TCTL |
---|---|---|
test 1 | lsv2-param.ta | lsv2-param.q |
test 2 | lsv2-param.ta | lsv2-param.q |
Les propriétés TCTL dans ces tests sont bien vérifiées pour toutes les valeurs des temps :
tsetupd ∈ {96, . . . , 108}, tsetupwen ∈ {29, . . . , 48} et tsetupa ∈ {34, . . . , 58} pour l'implémentation SP1. Le temps de réponse d'écriture de la valeur 1 (resp valeur 0) sur la sortie Q, TCK→Q(W1) = 56 ≤ tmaxwrite = 56 (resp TCK→Q(W0) = 55 < tmaxwrite); et le temps de réponse de la lecture de la valeur 1 (resp valeur 0) sur la sortie Q, TCK→Q(R1) = 75 < tmaxread = 77 (resp TCK→Q(R0) = 74 < tmaxread).
tsetupd ∈ {229, . . . , 241}, tsetupwen ∈ {55, . . . , 109} et tsetupa ∈ {73, . . . , 110} pour l'implémentation SP2. Le temps de réponse d'écriture de la valeur 1 (resp valeur 0) sur la sortie Q, TCK→Q(W1) = 136 < tmaxwrite = 142 (resp TCK→Q(W0) = 141 < tmaxwrite); et le temps de réponse de la lecture de la valeur 1 (resp valeur 0) sur la sortie Q, TCK→Q(R1) = 164 < tmaxread = 169 (resp TCK→Q(R0) = 169 ≤ tmaxread).
Le tableau présenté ci-dessous récapitule ces résultats de tests.
Tests | Model-checking TCTL | Temps de setup |
---|---|---|
test 1 | MC-TCTL-PARAM-1 | RD-T-SETUP-1 |
test 2 | MC-TCTL-PARAM-2 | RD-T-SETUP-2 |
Nous avons aussi obtenu les mêmes résultats de réduction des temps de setup des signaux d'entrée D, WEN et A que ceux obtenus avec les tests décrits précédemment. La réduction de ces temps de setup a été effectuée directement à partir des descriptions d'entrée (VHDL, temp, env) employées pour générer les descriptions en UPPAAL lors de la phase d'analyse instanciée (partie 2). En fait, nous avons passé en paramètre l'option -pa dans la commande vhdl2ta. Cette option permet d'effectuer l'analyse instanciée sur les paramètres des temps de setup des signaux d'entrée de l'architecture. La commande que nous avons passé sur l'outil VHDL2TA pour réduire les temps de setup dans le dernier test (test6) est donnée comme suit :
vhdl2ta lsv2.vhd -t delay.temp 2 -e env_ovc.env -m ta -o lsv2.ta -taf upl -pa query.q
Le tableau présenté ci-dessous récapitule, pour chaque test, les descriptions en UPPAAL générées qui intègrent toutes les valeurs optimales des temps de setup réduits, les propriétés TCTL vérifiées, l'historique de la vérification (en utilisant l'outil VHDL2TA) avec le model-checker d'UPPAAL de ces propriétés et les valeurs des temps de setup des signaux d'entrée avec lesquelles ces dernières propriétés sont bien vérifiées.
Tests | UPPAAL avec temps de setup réduits | Model-checking TCTL automatique | Temps de setup | Propriétés TCTL |
---|---|---|---|---|
test 1 | lsv2-param-auto.ta | MC-TCTL-PARAM-AUTO-1 | RD-T-SETUP-AUTO-1 | lsv2-param-auto.q |
test 2 | lsv2-param-auto.ta | MC-TCTL-PARAM-AUTO-2 | RD-T-SETUP-AUTO-2 | lsv2-param-auto.q |

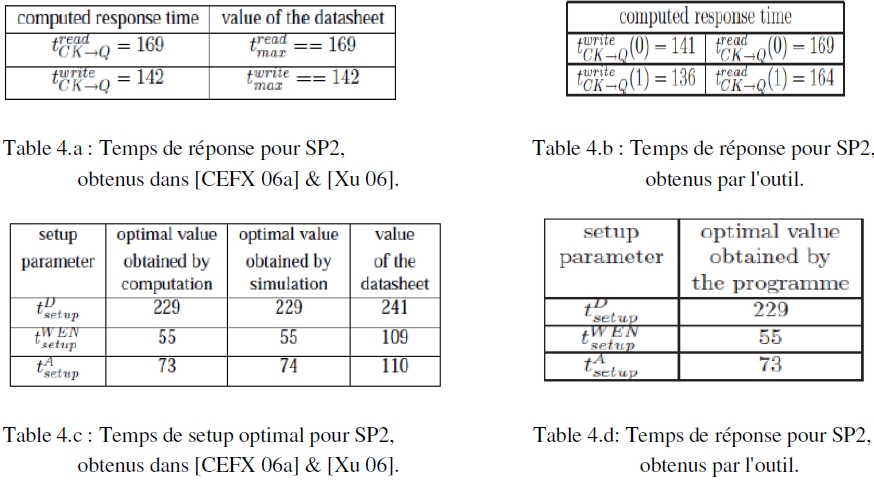

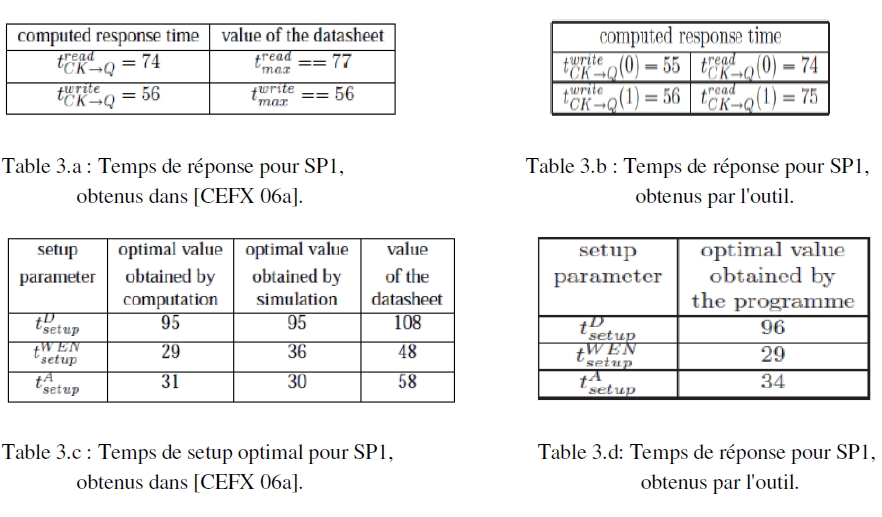

Les résultats obtenus et leur comparaison avec ceux qui sont cités dans [CEFX06] et [Xu06], sont récapitulés dans les tables mentionnées ci-dessous. On note que l'unité de temps est de 10 ps.
R.Chevallier, E. Encrenaz, L. Fribourg, W. Xu, Timing Analysis of an Embedded Memory: SPSMALL, WSEAS 10th international conference on circuits, july 2006, Greece. |
|
E. Encrenaz, L. Fribourg, Analyse temporelle et fonctionnelle de circuits à l'aide d'automates temporisés. Délivrable D2.1 - Projet VALMEM, Juillet 2007. |
|
W.Xu, Timing Analysis of SPSMALL, internal report, june 06 . |
